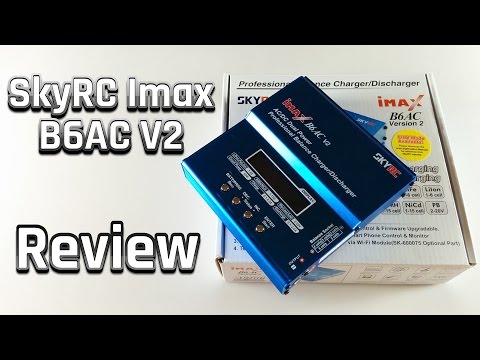

SkyRC Imax B6AC V2 Ladegerät im Test

by 22. Juni 2016

Das SKYRC IMAX B6AC ist ein unter RC-Hobbyisten beliebtes Ladegerät mit Balancer, das verschiedenste Lithium-, Nickel- und Blei-Akkus auflädt und zudem zahlreiche interessante Überwachungsfunktionen integriert hat. Im Test habe ich mir die Version 2 des IMAX B6AC näher angesehen.

Überblick
Hersteller

SkyRC

Produktbezeichnung

SkyRC Imax B6AC V2

Spezifikationen

AC Eingang: 100-240Volt
DC Eingang: 11-18Volt
Leistung: 50W

Charge: 0.1-6.0A
Discharge: 0.1-2.0A

NiCd/NiMH Akkus: 1-15 Zellen
LiPo/LiFe/Lilon Akkus: 1-6 Zellen
Bleiakkus: 2-20V

Gewicht: 575g
Größe: 135x144x36mm

Lieferumfang

1x B6AC V2 Ladegerät
1x T-Kabel mit Bananenstecker
1x DC Kabel mit Krokodilklemmen
1x T-Kabel mit Krokodilklemmen
1x T-Kabel mit Futaba Buchse
1x T-Kabel mit JST Buchse
1x T-Kabel mit XT60 Buchse
1x Bedienungsanleitung

Erster Eindruck zum B6AC V2

Update (02. Dezember 2017)

Bei GearBest erhältst du das B6AC V2 Ladegerät für nur 39.70€. Um auf den Preis zu kommen, hat uns GearBest einen exklusiven Gutschein zur Verfügung gestellt. Weitere Infos findest du in der folgenden Box.

GearBest Coupon - SkyRC Imax B6AC V2

Mit diesem GearBest Coupon erhältst du das B6AC V2 Ladegerät für nur 39.70€. Mit einem Blick auf Gutschein anzeigen wird der Coupon angezeigt.

GearBest Coupon - SkyRC Imax B6AC V2

Mit diesem GearBest Coupon erhältst du das B6AC V2 Ladegerät für nur 39.70€. Mit einem Blick auf Gutschein anzeigen wird der Coupon angezeigt.

Der Karton des B6AC V2 strotzt regelrecht vor Informationen und macht bereits Freude auf das Auspacken. Im Lieferumfang enthalten waren neben den Ladegerät noch allerhand Verbindungskabel mit Krokodilklemmen, XT60-, Futaba- und JST Buchse. Ein Adapterkabel mit Bananenstecker war ebenfalls enthalten. Natürlich lagen auch ein Netzkabel und eine englischsprachige Bedienungsanleitung bei.

SkyRC Imax B6AC V2 Balancer Ladegerät im Review

Die Verarbeitung des Ladegerätes ist gut. Das Gehäuse besteht vollständig aus Aluminium und ist sehr detailliert beschriftet. Wo sich was befindet und was das Gerät letztlich kann ist bereits auf dem Gehäuse abgedruckt. Das integrierte LCD Display besitzt eine Hintergrundbeleuchtung und ist gut ablesbar.

Auf der linken Gehäuseseite befinden sich ein AC Eingang (240V 50/60 Hz), ein DC Eingang (11-18V) eine micro USB-Buchse, über die sich das B6AC V2 mit dem PC verbinden lässt und eine Anschlussmöglichkeit für einen Temperaturfühler, der im Lieferumfang nicht enthalten ist. Ebenfalls nicht enthalten ist das WiFi Modul, womit sich das Ladegerät auch mit einer passenden App bedienen lässt.

Auf der rechten Gehäuseseite befinden sich die Balance Sockets (bis 6 Zellen) und der Ladeausgang. Rückseitig wurde auch bei der Version 2 das SkyRC Echtheitszertifikat angebracht, welches sich unterhalb freirubbeln lässt. Mit der freigerubbelten Nummer kann anschließend die Echtheit des Gerätes auf der Webseite des Herstellers überprüft werden. Man sollte diese Überprüfung auch auf jeden Fall durchführen, da vom Vorgängermodell bereits zahlreiche Fälschungen im Umlauf sind. Fälschungen der Version 2 sind aber dem derzeitigen Stand nach nicht bekannt.

Inbetriebnahme und Funktionen

Das SkyRC Ladegerät kann über den AC oder DC Eingang mit Strom versorgt werden. Somit lässt sich das SkyRC B6AC V2 beispielsweise direkt mit einem 11-18V Akku betreiben, den man vorher eventuell noch in seinem Quadrocopter verwendete.

Anhand meine Cheerson CX-20 LiPo mit 11.1V und 2.7A möchte ich den Ladevorgang näher beschreiben. Bevor man das Ladegerät mit dem Strom verbindet, sollte der Akku bereits verbunden sein. Hierzu verbindet man das Balancerkabel mit dem Balance Socket und über das passende Adapterkabel verbindet man das Ladekabel mit dem XT60 Anschluss des LiPo. Hier sollte man auf jeden Fall zunächst das Adapterkabel mit dem Ladegerät verbinden und erst dann den Akku anschließen. Andernfalls besteht die Gefahr eines Kurzschlusses.

Ist der Akku eingeschaltet und das Ladegerät mit einer Stromquelle verbunden, können wir über das Display und die Menütasten unsere gewünschte Konfiguration auswählen bzw. anpassen. Laden kann das B6AC V2 LiPo / LiFe / LiIon Akkus mit 1-6 Zellen, NiMH / NiCd Akkus mit 1-15 Zellen und Bleiakkus mit 2-20V. Geladen wird mit 0.1-6.0A, entladen mit 0.1-2.0A.

Bevor wir unseren passenden Akku-Typ auswählen, können wir in den Systemeinstellungen verschiedene Einstellungen vornehmen. Unter anderem lassen sich hier einstellen: Ein Safety Timer, ein Capacity Cut-Off, ein Temp Cut-Off, die Temperatureinheit, die Ruhezeit, die NiMH / NiCd Sensitivity, die Sounds und ein Input Power Low Cut-Off. Zudem kann man sich die Firmware- und Hardware Version, als auch die Seriennummer anzeigen lassen.

Neben der Ladefunktion gibt es zudem eine Ladezustandsanzeige, über die man sich die Volt der einzelnen Zellen anzeigen lassen kann, es kann eine Widerstandsmessung des Akkus durchgeführt werden und man kann individuelle Ladeprofile anlegen.

Sobald man im Startmenü den passenden Akku-Typ ausgewählt hat, in meinem Falle „LiPo“, kann man anschließend zwischen verschiedenen Modi wählen.

Balance Charge

In diesem Modus wird beim Aufladen die Spannung der einzelnen Zellen angepasst.

Charge

Das Ladegerät lädt die einzelnen Zellen bis zur angegebenen Spannung und hält sie dann auf der konstanten Spannung.

Fast Charge

In diesem Modus werden die Zellen lediglich bis zu gesetzten Spannung aufgeladen. Die konstante Spannung wird dabei nicht gehalten, weshalb der Akku meist nur um 80% aufgeladen ist.

Storage

Die Zellen des Akkus werden auf eine zum Einlagern bestmögliche Spannung geladen / entladen.

Discharge

Entladen der Zellen

Für die anderen Akkutypen gibt es entsprechend angepasste Modi. Bei den NiMH und NiCd Akkus belaufen sich diese auf Charge, Auto Charge, Discharge, Re-Peak und Cycle. Für Bleiakkus gibt es die Modi Charge und Discharge.

Die einzelnen LiPo Modi habe ich mit dem Stock Cheerson CX-20 LiPo durchprobiert. Der Balance Modus funktioniert wie erwartet und ist genau. Zur unabhängigen Überprüfung kann man einen LiPo-Checker verwenden oder man misst mit einem Multimeter am Balancer-Stecker nach. Auch der Storage Modus arbeitet exakt und das Entladen und Aufladen gelingt dem B6AC ebenfalls wie gewünscht.

Software

Wer das SkyRC IMAX B6AC V2 am PC bedienen möchte, für den stellt der Hersteller auf der offiziellen Webseite die so genannte „Charger Master“ Software bereit. Über eine grafische Oberfläche lässt sich anschließend der B6AC V2 nach Belieben konfigurieren. Die Konfigurationsmöglichkeiten belaufen sich dabei auf die gleichen, die auch über das Gerät direkt ausgewählt werden können. Firmware Updates lassen sich ebenfalls über die Software auf das B6AC V2 aufspielen.

Preisvergleich

Preisvergleich - Angebot bei GearBest kaufen
Versand Versand aus China
49,76€
Preisvergleich - Angebot bei Geekbuying kaufen
Versand Versand aus China
56,33€
Preisvergleich - Angebot bei Amazon kaufen
Versand Versand aus China
61,93€
Preisvergleich - Angebot bei Banggood kaufen
Versand Versand aus China
52,99€
Preise zuletzt aktualisiert am: 15. Dezember 2018 19:02
Positiv

►Gute Verarbeitung
►Sicheres Aufladen
►Guter Balancer
►Lieferumfang
►"Charger Master"

Negativ

►Keine CD mit "Charger Master"

Bewertung
Punkte
Erster Eindruck
9.0
Alltagstauglichkeit
8.5
Fazit

Das SKYRC IMAX B6AC V2 Ladegerät ist ein preiswertes Ladegerät, mit dem man seine Lithium-, aber auch Nickel und Bleiakkus sicher aufladen kann. Die Verarbeitung ist gut und im Lieferumfang sind zahlreiche Adapterkabel enthalten. Die Bedienbarkeit ist einfach und auch für Laien verständlich. Die „Charger Master“ Software ist ein interessantes Zusatzfeature, das dem Ladegerät den letzten Schliff verpasst.

8.8
Punkte
You have rated this

2
Hinterlasse einen Kommentar

avatar
1 Comment threads
1 Thread replies
0 Followers

Most reacted comment
Hottest comment thread
2 Comment authors
TimoAndreas Recent comment authors
  Subscribe
Neueste Älteste
Benachrichtigung
Andreas
Gast
Andreas

Also wenn ich sowas lese: „Hier sollte man auf jeden Fall zunächst das Adapterkabel mit dem Akku verbinden und erst dann die Bananenstecker in die Ladebuchse einstecken. Andernfalls besteht die Gefahr eines Kurzschlusses.“ bekomme ich eine Gänsehaut!! Das kann doch nicht sein!??? Oder wie iat das gemeint? Kann das so einfach passieren?

Timo
Admin
Timo

Hi Andreas, danke für den Hinweis. Das ist natürlich falsch formuliert und ich werde den Fehler schleunigst korrigieren! Ich meinte eigentlich man sollte zuerst das Adapterkabel mit dem Ladegerät verbinden, dann den Akku anklemmen und erst zum Schluss das Ladegerät einschalten. Wenn du zuerst den Akku mit dem Adapterkabel verbindest, kann es schnell passieren, dass sich die beiden Bananenstecker berühren und es zu einem Kurzen kommt.
